感应探头--欧兰凯盾自动门配件

感应探头--欧兰凯盾自动门配件,感应探头详解。

一、安全指示

相关部件必须在一个具备安全电器隔离装置的防护低电压环境下操作。所有安装调试和维修工作必须由供应商进行。

感应探头--欧兰凯盾自动门配件,感应探头详解。

二、安装接线。

1)安装本体。

把装置安放到适当的位置,排线孔加工时,请完全清除毛刺。开孔后将安装板揭开。

2)将信号线连接到自动门电源端子上。

棕色、黄色:电源输入AC/DC12V∽24V

绿色、白色:信号输出COM/NO

3)拿掉外盖,并用螺丝固定好本体。

4)把本体的接线端子与本体连接起来。

5)给传感器接上电源,按里面的顺序设定检测范围和各个开关。

6)盖上外盖。

三、调整。

1)确定检测区域。检测区域如下图:

自动门配件

【注意】打开电源后,站到传感器检测区外约五秒,目的是让传感器做自我调整。

2)调节灵敏度。



自动门配件

检测范围:

最小Min:0.5米×0.4米

最大Max:4米×2米

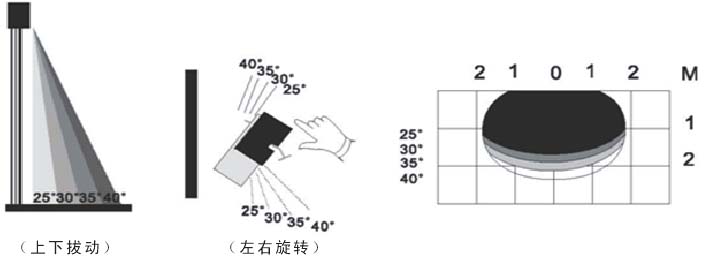

3)检测方向调整(前后、左右均可灵活调节)。

调整平面天线角度得到不同的检测距离和不同的探测区域。调节范围:30=15×2档



自动门配件

【注意】工厂设置默认为45角。以上数据是在2.2米的高度时测得的数据。本说明书中的测试值是参考值,而不是保证值。

由于机体的不同会有一点偏差。特别是门,地面及周围墙壁材料是金属时,探测区域有时会变大,所以请用灵敏度按钮进行适当的调整。在这个角度(60),如果调整探测区域到最大,可能会导致重复的开关动作。

五、安装注意事项



自动门配件

六、故障排除

自动门配件

七、技术参数。

自动门配件
